XTP Systems
Полнофункциональная платформа для распределения AV‑сигналов с непревзойдённой производительностью и мощными функциями интеграции, которые упрощают весь процесс от проектирования до эксплуатации системы. Линейка XTP Systems® может с лёгкостью охватывать как небольшие, так и крупные проекты, не создавая дополнительных сложностей. Она включает в себя универсальные системы коммутации и распределения цифровых сигналов с разрешениями до 8K, включая аудио, предлагая поддержку подключения локальных AV‑источников и удалённых устройств по экранированному кабелю CATx и по оптоволокну. Модульный дизайн и широкий выбор плат входов/выходов, удлинителей и других устройств обеспечивают гибкость и возможность расширения, которые могут понадобиться для любых проектов. XTP® задаёт новый стандарт AV‑индустрии, на который можно положиться и сегодня, и в будущем при решении задач, стоящих перед постоянно растущими разрешениями и развивающимися технологиями.
Серия XTP II CrossPoint
AV‑инфраструктура для будущего разрешения 8K
Модульные матричные коммутаторы Extron серии XTP II CrossPoint являются первыми на AV‑рынке устройствами, которые используют цифровую системную шину для коммутации со скоростью 50 Гбит/с. Представляя собой колоссальный скачок в сфере разработок и проектирования продукции, серия XTP II позволит вам спроектировать и использовать инфраструктуру AV‑системы с настолько широкой полосой пропускания, что она сможет коммутировать сигналы, скорость передачи которых превышает требования для видео 8K/30 с семплированием 4:4:4 и цветом 10 бит.
XTP II CrossPoint – это единственная платформа для AV‑технологий, которая поддерживает несжатое видео 4K и которая, обеспечивая большую полосу пропускания, готова для работы с видеоформатами и разрешениями будущего, такими как 8K. Матричные коммутаторы этой серии могут быть сконфигурированы при помощи различных плат входов и выходов для поддержки таких форматов, как 4K/60 HDMI, DVI и SDI, включая переду сигналов 4K по кабелю витой пары и по оптоволокну.
Системная шина сверхвысокой производительности 50 Гбит/с
- Полоса пропускания превосходит требования HDMI 2.1 и DisplayPort 1.4
- Легко поддерживает разрешения 4K/60 с семплированием цвета 4:4:4 и 12‑битным цветом
- Поддерживает такие перспективные разрешения, как 8K/30 с технологией HDR
Модульный дизайн шасси
Продукция линейки XTP Systems предлагает модульный дизайн для расширения в условиях реальной работы с возможностью «горячей» замены. Широкий выбор входных и выходных плат позволяет создавать полностью интегрированное решение для коммутации и распределения локальных и удалённых сигналов, тем самым оптимизируя интеграцию AV‑системы. Коммутатор XTP II CrossPoint выпускается в трёх конфигурациях входов/выходов: 16x16, 32x32 и 64x64.
Широкий выбор входных/выходных плат
Обширная линейка входных и выходных плат XTP® предлагает локальное подключение и передачу сигналов на длинные дистанции по одному кабелю CATx или по оптоволоконному кабелю, способствуя упрощению интеграции. Каждая входная и выходная плата поддерживает по четыре источника или дисплея.
Коммутация и распределение 8K
Входные и выходные платы XTP II CP HD 8K поднимают функциональный потенциал XTP Systems на существенно новый уровень. Они поддерживают сигналы HDMI 2.1 со скоростью передачи до 40,1 Гбит/с, обеспечивая возможность использования несжатых видеоформатов 8K с технологией HDR. Эти совместимые с HDCP 2.3 платы осуществляют эквализацию сигналов во входном кабеле и перетактирование на выходе, а также предлагают разъёмы для питания активных HDMI-кабелей стандарта Ultra High Speed. Платы XTP II CP HD 8K являются идеальным решением для профессиональных AV‑инсталляций с поддержкой технологий будущего.
XTP II CP 4i HD 8K
XTP II CP 4o HD 8K
| Разрешение видео | Частота обновления (Гц) | Семплирование цвета | Макс. глубина цвета |
|---|---|---|---|
| 8K (7680 X 4320) | 60 | 4:2:0 | 10 |
| 8K (7680 X 4320) | 30 | 4:4:4 | 10 |
| 4K (4096 X 2160) | 60 | 4:4:4 | 12 |
| 4K (4096 X 2160) | 120 | 4:4:4 | 12 |
| 1080p (1920 X 1080) | 120 | 4:4:4 | 12 |
Разрешения и частота обновления HDMI 2.1
Передача сигналов
Помимо коммутации локальных сигналов HDMI, SDI, DVI, VGA, стандартного видео и аудио, устройства XTP Systems предлагают платы входов/выходов 4K на витой паре и оптоволокне, разработанные для передачи видео, аудио, двунаправленных сигналов управления и Ethernet на расстояния до 100 метров по экранированному кабелю витой пары, до 500 метров по многомодовому оптоволоконному кабелю категории OM4 и до 10 км при использовании одномодового оптоволоконного кабеля.
Коммутация и распределение различных форматов
XTP Systems представляет собой комплексное решение для высококачественной коммутации и распределения видео и аудио, а также передачи двунаправленных сигналов управления и Ethernet. Для упрощения инсталляции обширная линейка входных и выходных плат XTP предлагает локальное подключение и возможность передачи сигналов на длинные дистанции по одному кабелю CATx или по оптоволокну.
Входные платы XTP CrossPoint
Выходные платы XTP CrossPoint
Коммутация и передача сигналов 4K по оптоволокну и витой паре
Платы входов/выходов и приёмники/передатчики по витой паре и оптоволокну обеспечивают возможность распределения видеосигналов 4K вместе с аудио, сигналами управления и Ethernet по одному кабелю в рамках инфраструктуры, полностью основанной на оборудовании Extron. HDCP 2.3-совместимые устройства XTP 4K на витой паре поддерживают передачу сигналов на расстояние до 100 метров, а также удалённое питание приёмников и передатчиков.
Оптоволоконная линейка XTP 4K предлагает полностью интегрированное решение, объединяющее в себе уникальные, индивидуально разработанные оптические модули Extron. Эти оптоволоконные устройства XTP 4K предлагают более длинные дистанции передачи сигналов до 500 метров по многомодовому оптоволоконному кабелю категории OM4 и до 10 км при использовании одномодового кабеля.

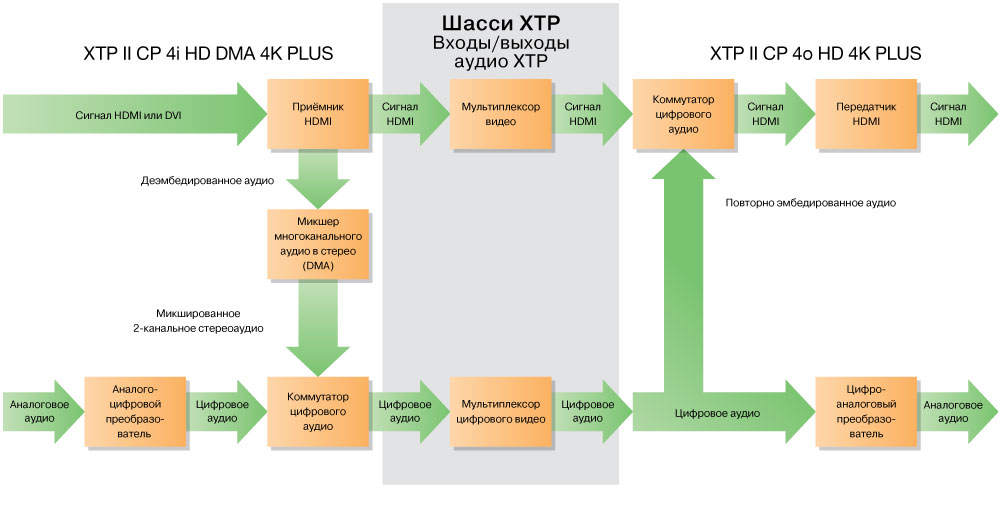

Управление аудиосигналом и его маршрутизация
Линейка XTP Systems осуществляет простую интеграцию аналогового аудио и цифровых эмбедированных сигналов и предлагает расширенные возможности маршрутизации и управления. Устраняя необходимость в дополнительных компонентах, две отдельные платы для коммутации аудио придают системе больше гибкости благодаря таким функциям, как независимая коммутация аудио (audio breakaway), деэмбедирование цифрового аудио, маршрутизация и микширование многоканального аудио в стерео, а также эмбедирование аналогового стереоаудио. Для удобства выходы HDMI, Dante и стереоаудио предлагают подключение к системе звукоусиления. Выходная плата XTP II CP 4o HD AT 4K PLUS с поддержкой Dante добавляет возможность передачи любых четырёх сигналов стереоаудио, поступающих от устройств линейки XTP, в формате Dante-аудио. Передача осуществляется по сети при использовании стандартных интернет‑протоколов. Кроме этого, выходная плата XTP поддерживает стандарт AES67 наряду с приложением Dante Controller и программой Dante Domain Manager от Audinate®.
XTP WindoWall предоставляет широкие возможности для инсталляций с использованием видеостен
Режим XTP WindoWall® использует скалирующие приёмники XTP с технологией скалирования Extron Vector 4K для обеспечения поддержки видеостен в рамках XTP Systems. Это не только обеспечивает большую функциональность, но и позволяет расширить сферу применения, охватывая ситуационные центры и другие объекты критической важности. Изображения можно просматривать в полноэкранном режиме, на нескольких дисплеях или используя оба способа отображения. С помощью XTP WindoWall система XTP поддерживает управление восемью видеостенами, для каждой из которых могут быть заданы до восьми предустановок, обеспечивающие быстрое и удобное переключение между различными вариантами отображения. А такие удобные функции программного обеспечения, как перетаскивание и изменение размеров объектов на макете, компенсация рамок, а также возможность создания различных предустановок, ускоряют процесс настройки и устраняют необходимость в дорогостоящем индивидуальном программировании.
Производительность и надёжность как основа дизайна
Системная шина 50 Гбит/с разработана и спроектирована по самым высоким стандартам: она обеспечивает полосу пропускания, которая превосходит требования сигналов HDMI 2.1 и DisplayPort 1.4 для всех разрешений 4K/60 и поддерживает будущие видеоформаты, например 8K.
Четыре блока питания Extron «горячей» замены: два основных и два резервных
50 Гбит/с
Цифровая системная шина превышает необходимую полосу пропускания даже для самых требовательных к качеству сигналов
4K
Платы HDMI, а также по витой паре и оптоволокну обеспечивают коммутацию и передачу видеосигналов 4K в рамках инфраструктуры, полностью основанной на оборудовании Extron
До 64 входов/выходов
Модульный дизайн с возможностью «горячей» замены поддерживает конфигурации входов/выходов до 64×64 и позволяет обновлять платы для видео
4 блока питания
Мощные ультрасовременные блоки питания «горячей» замены разработаны для долговечной работы
100 000 часов безотказной работы
Для оптимального охлаждения системы может осуществляться отдельный мониторинг каждого вентилятора из металла высочайшего качества

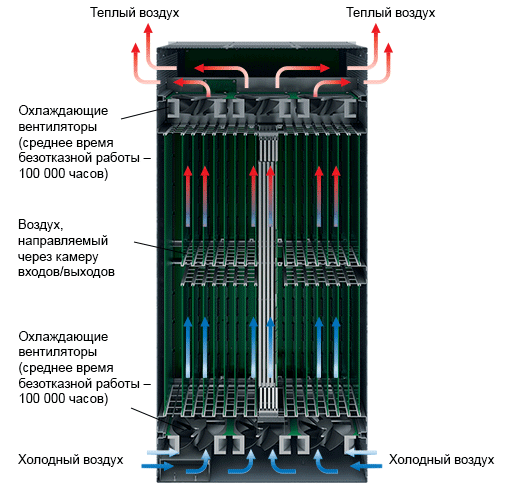

Теплообмен
Две секции для вентиляции верхних и нижних шасси с возможностью мониторинга обеспечивают оптимальный теплообмен, направляя холодный воздух из нижней части коммутатора через камеру входов/выходов и вытесняя горячий воздух наружу через его верхнюю часть.
Отличие технологии Extron Everlast
- Подробнее
Термостойкие электролитические конденсаторы
- Подробнее
Трансформаторы с точной обмоткой
- Подробнее
Долговечная компоновка: максимальная эффективность, оптимальный уровень вентиляции и охлаждения
- Подробнее
Металлический вентилятор с подшипниками высокого качества и максимальным сроком службы
Мы разрабатываем и изготавливаем наши блоки питания Everlast внутри компании при использовании компонентов премиум-качества, а также высокоэффективных, современных технологий для обеспечения отвода тепла, переключения транзистора, рассеивания энергии и практически любого другого критического аспекта функционирования системы питания. Каждый блок питания Everlast изготовлен с такой же аккуратностью и дотошным вниманием к деталям, как и наше отмеченное наградами видеооборудование высокого уровня.
Проверенная надёжность. Доказанная производительность.
Обычные AV‑блоки питания имеют средний показатель MTBF (показатель среднего времени безотказной работы), составляющий около 30 000 часов и рассчитанный на основании заявленных спецификаций отдельных компонентов.
Чтобы удостовериться, что наши блоки питания Everlast соответствуют стандартам производительности и качества Extron, мы подвергли каждую модель нашей настольной серии блоков питания PS ускоренному испытанию жизненного цикла в реальных условиях, поместив их в термокамеру при температуре воздуха 85°C. Блоки питания функционировали при данной нагрузке в течение 2 лет. В таких изнурительных условиях термокамеры каждый час работы приравнивается к 64 часам в обычной рабочей среде.
На основании этого ускоренного испытания жизненного цикла в реальных условиях мы достигли невероятных показателей MTBF от 280 000 до 1 000 000 часов, что является эквивалентом службы длительностью 114 лет, в зависимости от модели. Мы не знаем ни одной другой компании, которая проделала бы такую работу, чтобы гарантировать надёжность блоков питания. Простыми словами, наши блоки питания Everlast обеспечивают беспрецедентную, проверенную надёжность и долговечность в профессиональных AV‑проектах с самыми высокими требованиями.
Программные приложения
XTP System Builder
Позволит создать индивидуальный проект Extron XTP Systems в строгом соответствии с вашими требованиями
Приложение для конфигурирования системы XTP
ПО для полной установки и настройки XTP Systems
Калькулятор потребления энергии XTP
Определите количество расходуемой в вашей системе энергии, указав выбранный вами матричный коммутатор или платыВидео по теме
Узнать больше
XTP Systems
Обеспечивает интегрированное решение с поддержкой коммутации и передачи многоформатных сигналов, а также управления локальными и удалёнными AV‑устройствами.
Тестовая таблица 4:4:4
Скачать тестовую таблицу 4:4:4 от Extron для проверки качества обработки цвета в системе
