Десять лет назад Extron впервые в AV-индустрии начал использовать усилители класса D в аудиовизуальных инсталляциях. С тех пор мы непрерывно совершенствуем технологию усилителей класса D благодаря нашему основательному подходу к техническому проектированию и разработке уникальных запатентованных решений, которые предназначены для выполнения специфичных требований аудиовизуальных инсталляций.
А поскольку наша команда инженеров систем питания разрабатывает все усилители Extron класса D с нуля, включая созданные нами блоки питания Everlast, мы точно знаем, как устроен каждый усилитель, вплоть до компонентного уровня. Мы тщательно выбираем каждый компонент и место его расположения, создавая единую интегрированную систему, которая обеспечивает максимальную производительность и надёжность. Для других производителей, применяющих сторонние блоки питания оригинальных производителей оборудования (OEM), это невозможно.
Усилители мощности линейки XPA® Ultra с сертификацией ENERGY STAR отражают постоянное стремление Extron к инновациям и позволяют решить сложную задачу по размещению большего количества каналов высокой производительности в стойке, занимая при этом меньше места.
Все усилители серии XPA Ultra функционируют с ведущими в индустрии показателями энергоэффективности вплоть до 77%. Эффективный усилитель обеспечивает наиболее высокое процентно�� соотношение выходной мощности к потребляемой мощности. Потери энергии в усилителе преобразуются в тепловую энергию, что приводит к увеличению расходов на охлаждение и высоким энергозатратам.
Ультрахолодные
Усилитель XPA Ultra выделяет намного меньше тепла, чем другие усилители класса D. Усилитель, который выделяет избыточное тепло, не только впустую расходует дополнительное пространство в стойке, необходимое для охлаждения, но и предъявляет более высокие требования к охлаждающим системам в стойке, сокращая срок службы компонентов. Таким образом, высокие требования к охлаждению и частота отказов других усилителей класса D приводят к увеличению расходов и времени простоя оборудования. Усилители XPA Ultra с конвекционным охлаждением работают бесшумно, не перегреваясь и рассчитаны на долгий срок эксплуатации благодаря совокупному результату основательных разработок Extron в области теплообмена.
Изображение теплового излучения
Extron XPA U 1004 Четыре канала по 100 Вт при сопротивлении 8 ОмQSC SPA4-100 Четыре канала по 100 Вт при сопротивлении 8 Ом
Усилители Extron серии XPA Ultra олицетворяют наше стремление к сбережению энергии и снижению расходов за счёт использования дизайна, соответствующего спецификации ENERGY STAR. Все усилители Extron оснащены функцией автовыключения, которая переводит усилитель в режим ожидания Standby после 25 минут простоя, тем самым позволяя сократить потребление мощности до менее 1 Вт.
Возможность быстрой активации устройства при обнаружении аудиосигнала в режиме ожидания Standby долгое время оставалась трудной задачей. Однако теперь эта проблема была разрешена инженерами Extron, разработавшими линейку усилителей XPA Ultra. В таблице ниже показана разница между усилителями XPA Ultra, которые полностью активируются менее чем за 100 миллисекунд, и усилителями класса D конкурирующих производителей, время достижения номинальной мощности которых может превышать две секунды. Прослушав эти записи, вы убедитесь в том, как пропущенная даже на полсекунды речь может значительно изменить смысл всего высказывания.
Чтобы прослушать записи с выходом из режима ожидания, нажмите на значок воспроизведения
Чтобы прослушать записи с выходом из режима ожидания, нажмите на значок воспроизведения
Play
Серия Extron XPA Ultra
Play
Серия Extron XPA
Play
QSC SPA4-100
Play
Crestron AMP 2100
Ультранизкое энергопотребление
Высокоэффективный усилитель требует меньше электроэнергии для обеспечения одинакового усиления ко всем громкоговорителям по сравнению с менее производительными моделями. Высокопроизводительные усилители XPA Ultra стандарта ENERGY STAR со встроенными блоками питания Everlast снижают расходы на электроэнергию в отношении затрачиваемых киловатт‑часов и требуемой инфраструктуры электропитания.
Здесь всё сводится к одному: когда вы включаете усилитель XPA Ultra, он работает. Благодаря таким преимуществам, как размещение чувствительных конденсаторов мощности в отдалении от источников тепла, возможность избежать использования потенциально ненадёжных кабелей, отказ от недолговечных электролитических конденсаторов на пути аудиосигнала, а также благодаря инновационным методам рассеивания тепла усилители XPA Ultra гарантируют вам долгие годы бесперебойной работы. Всё это предусмотрено дизайном.
Усилители серии XPA Ultra являются энергосберегающими устройствами, которые экономят электроэнергию и снижают расходы
LED-индикаторы наличия сигнала и защиты на передней и задней панелях
Отображение основных параметров статуса с обеих сторон усилителя
Исполнение «пленум» по стандарту UL 2043
При использовании с опциональным, простым в установке комплектом Flexible Conduit Adapter Kit
Встроенный блок питания Everlast
Блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока, помогая снизить затраты при эксплуатации
CDRS
Технология, запатентованная Extron, которая обеспечивает ровную, чёткую форму аудиоволны и устраняет радиоизлучения
Высокоэффективные показатели сигнал/шум и коэффициента нелинейных искажений
Усилители XPA Ultra характеризуются показателем сигнал/шум 100 дБ и коэффициентом нелинейных искажений меньше 0,1%
Конвекционное охлаждение (без вентиляторов)
Возможность установки друг на друга без дополнительного места для вентиляции в стойке
Автоматический переход в режим Standby и быстрая активация
Автоматический переход в режим Standby после 25 минут простоя с быстрой активацией менее чем за 100 мс после обнаружения сигнала – при необходимости функция автоперехода в режим ожидания может быть отключена
Версии с различной выходной мощностью
Модели на 35 и 100 Вт при сопротивлении 8 Ом или в системах на 70 и 100 В
XPA U 1004 SB
Усилитель со спецификацией ENERGY STAR
Усилители серии XPA Ultra являются энергосберегающими устройствами, которые экономят электроэнергию и снижают расходы
LED-индикаторы наличия сигнала и защиты на передней и задней панелях
Отображение основных параметров статуса с обеих сторон усилителя
Исполнение «пленум» по стандарту UL 2043
При использовании с опциональным, простым в установке комплектом Flexible Conduit Adapter Kit
Встроенный блок питания Everlast
Блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока, помогая снизить затраты при эксплуатации
CDRS
Технология, запатентованная Extron, которая обеспечивает ровную, чёткую форму аудиоволны и устраняет радиоизлучения
Высокоэффективные показатели сигнал/шум и коэффициента нелинейных искажений
Усилители XPA Ultra характеризуются показателем сигнал/шум 100 дБ и коэффициентом нелинейных искажений меньше 0,1%
Конвекционное охлаждение (без вентиляторов)
Возможность установки друг на друга без дополнительного места для вентиляции в стойке
Автоматический переход в режим Standby и быстрая активация
Автоматический переход в режим Standby после 25 минут простоя с быстрой активацией менее чем за 100 мс после обнаружения сигнала – при необходимости функция автоперехода в режим ожидания может быть отключена
Возможность выбора режимов для пары каналов
Индивидуально настроенная пара каналов с режимом моста может питать два низкоомных канала или один трансляционный канал
Удалённое управление громкостью и отключением звука на паре каналов
При использовании контроллеров Extron VCM, VC или определённых моделей MediaLink
Ультравысокая плотность размещения каналов
Начиная с того, что усилитель XPA U 358 предлагает самую высокую плотность размещения каналов в AV-индустрии, все устройства линейки XPA Ultra обеспечивают возможность установить большое количество ��аналов в пространстве стойки высотой 1U. Усилитель, размеры которого обозначены как 1U, по сути, занимает только один отсек в стойке. В случае, если усилителю необходимо дополнительное место в стойке для вентиляции или дополнительный отсек для размещения трансформатора, он по факту не является устройством 1U. В стойках с ограниченным свободным местом ключевое значение имеет возможность размещения большого количества каналов при использовании минимума места и с минимальной необходимостью в охлаждении.

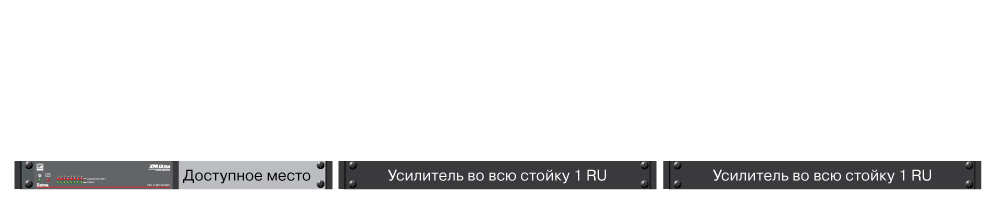

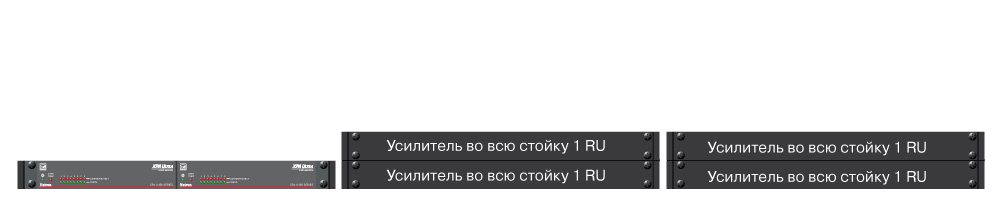

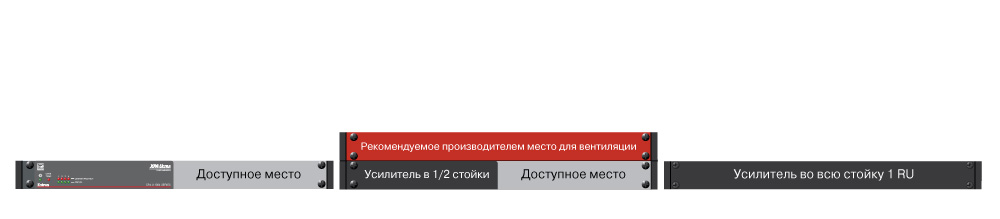

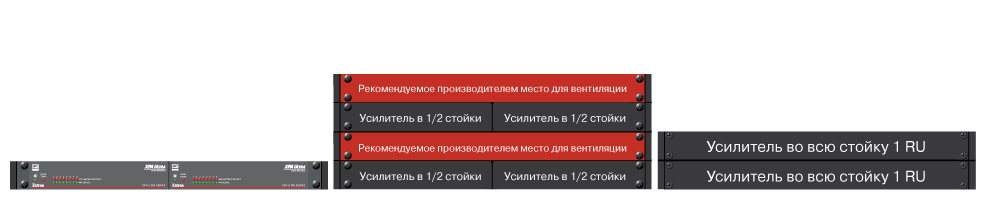

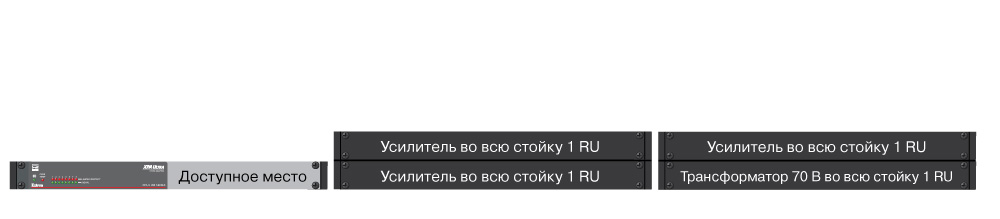

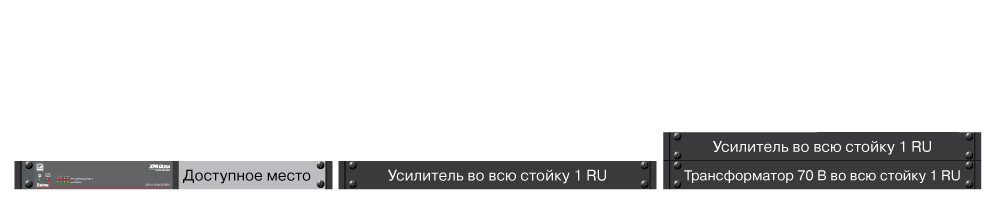

Выберите конфигурацию каналов в таблице ниже, чтобы просмотреть варианты размещения XPA Ultra в стойке по сравнению с усилителями других марок.
Разработка усилителя с уровнем производительности и надёжности, соответствующим серии XPA Ultra, – это тяжёлый процесс. Без замыканий. Такой же OEM-дизайн от оригинальных производителей оборудования, который используют в своих усилителях другие производители, не позволит Extron выполнить свою миссию по разработке наилучшего решения, которое способно выполнить все требования и реализовать высокие ожидания наших заказчиков.
На фотографиях ниже изображены ключевые различия между подходом к разработке усилителей от Extron и OEM-дизайном от других производителей. Для просмотра подробной информации нажмите на фото.
Блок питания Extron Everlast
Создан для ультравысокой надёжности и долговечности
Размещение чувствительных к перегреву компонентов
Термостойкие полевые транзисторы отводят тепло на металлических пластинках увеличенного размера в отдалении от конденсаторов
Разработанные и изготовленные в Extron усилители
Разработаны и специально изготовлены с упором на эффективность, работу без перегрева и высокую надёжность
Только трассировка и пайка навесным монтажом
Соединения не ослабнут и не заржавеют
Предназначены для использования в пленум-пространстве
При использовании опционального комплекта Flexible Conduit Adapter Kit
Дизайн Extron
Дизайн производителя А
Дизайн производителя Б
Дизайн производителя В
Стандартный блок питания OEM
Стандартная производительность и срок службы
Чувствительные компоненты рядом с источниками тепла
Термостойкие полевые транзисторы размещены рядом с конденсаторами
Сторонние OEM-модули усилителей
Доступны на рынке и используются другими производителями усилителей
Ленточный кабель с потенциально ненадёжными разъёмами
Со временем соединения могут ослабеть или заржаветь
Не все предназначены для использования в пленум-пространстве
Недоступны или разработаны в слишком громоздких внешних коробах
Подробный независимый обзор технологий и инженерных решений, применённых в усилителях XPA Ultra, профессора, доктора технических наук Ансельма Гёртца
Ансельм Гёртц, доктор технических наук в области электротехники, специализирующийся на технической акустике, провёл тщательные испытания усилителя XPA Ultra от Extron, результаты которых были опубликованы в немецком журнале «Professional System». Господин Гёртц занимается планированием, обучением и поддержкой проектов во всех областях электротехнических и архитектурных акустических измерений для профессионального аудио.
Только компания, которая разрабатывает свою собственную уникальную технологию может иметь такой же обширный патентный портфель, как Extron, включая большое количество патентов на аудиопродукцию. Усилители XPA Ultra отличаются использованием запатентованных Extron технологий (см. иллюстрацию ниже), которые позволяют им предлагать нашим заказчикам ключевые преимущества в производительности и надёжности, и эти преимущества не могут быть скопированы другими производителями усилителей.
Технология CDRS – подавление пульсаций напряжения класса D
Три патента формируют базу технологии Extron подавления пульсаций напряжения класса D (CDRS), которая используется в усилителях XPA Ultra. Эта технология снижает высокочастотное излучение, которое влияет на другие приборы.
«Мягкая» коммутация класса D
Технология «мягкой» коммутации Extron совместно с CDRS сокращает объём рассеиваемой мощности, тем самым повышая эффективность усилителя.
Преобразователь напряжения класса D
Преобразователи напряжения в усилителях Extron класса D упрощают передачу энергии, что повышает производительность; при этом они используют меньшее количество конденсаторов в блоке питания, ограничивающих срок службы.
Генератор треугольных импульсов с низким уровнем шума
Поскольку генератор треугольных импульсов является центральным компонентом усилителя класса D, а такие генераторы, как правило, содержат помехи в аудиополосе, эта технология значительно снижает эти помехи, обеспечивая минимальный уровень шума.
Расширение пропускной способности канала класса D
Эта технология улучшает подавление пульсаций напряжения класса D для снижения суммарного коэффициента гармонических искажений (THD) на высоких звуковых частотах.
Уменьшение искажений класса D
Эта новая для линейки усилителей XPA Ultra технология уменьшает искажения в выходном сигнале за счёт сглаживания пульсаций и уменьшения нелинейности при прохождении аудиосигнала через усилитель.
