DTP T SW4 HD 4K – это коммутатор Extron с четырьмя входами для передачи HDMI-видео и сигналов управления устройствам с поддержкой DTP® по экранированному кабелю CATx на расстояния до 100 метров. Он поддерживает компьютерные сигналы и видео с разрешениями до 4K. К многочисленным удобным для интегратора функциями относятся: EDID Minder®, возможность отключения авторизации HDCP, а также сквозные двунаправленные порты для RS‑232 и ИК для удалённого управления AV‑устройствами. Интерфейсы управления на передней панели, RS‑232, «сухие» контакты и возможность автоматической коммутации входов оптимизируют интеграцию DTP T SW4 HD 4K в различные проекты систем.

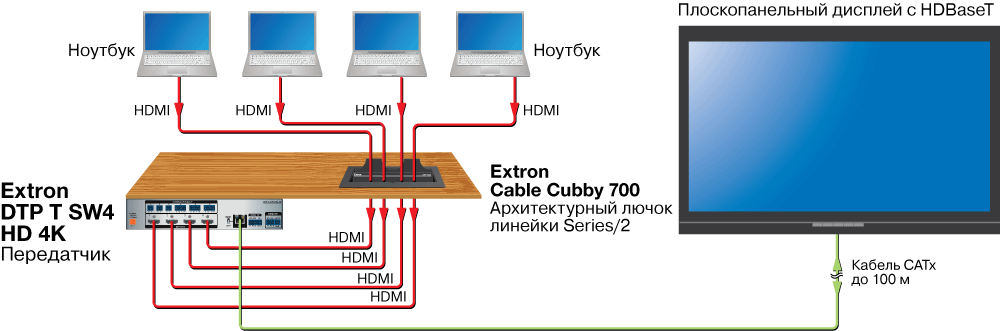

HDCP-совместимый коммутатор DTP T SW4 HD 4K осуществляет надёжную коммутацию и передачу сигналов HDMI. Он может автоматически переключаться между четырьмя источниками. Выход DTP может быть настроен на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео с эмбедированным аудио на расстояние до 100 метров по одному экранированному кабелю CATx.
Для упрощения интеграции устройств, а также для оптимального функционирования системы в DTP T SW4 HD 4K используется технология EDID Minder. EDID Minder – это уникальная технология Extron, которая управляет обменом данными EDID между устройством отображения и входящими источниками, гарантируя корректное отображение видеоформатов на дисплее.
DTP T SW4 HD 4K автоматически подстраивает количество бит глубины цвета согласно данным EDID дисплея для предотвращения цветовых несоответствий между источником и дисплеем. Светодиодные индикаторы на передней панели отражают визуальное подтверждение статуса HDCP и наличия сигнала для каждого входа и выхода. При передаче HDCP-зашифрованного контента на несовместимый дисплей полноэкранный зелёный сигнал визуально подтверждает то, что контент защищён от копирования и не может отображаться на данном дисплее.
Коммутатор поддерживает одновременную передачу двунаправленных сигналов RS‑232 и ИК по кабелю CATx для управления AV‑устройствами. Для дополнительной гибкости инсталляции он может передавать питание приёмнику с поддержкой DTP по тому же экранированному кабелю витой пары. Это облегчает установку и позволяет обоим устройствам использовать один блок питания. DTP T SW4 HD 4K может быть использован совместно с презентационным матричным коммутатором DTP CrossPoint® от Extron и другими устройствами с DTP для поддержки источников в удалённых точках.
Для удобства эксплуатации доступен интерфейс управления на передней панели, порт RS‑232 и «сухие» контакты с выходом Tally. Настройка коммутатора легко выполняется в программном обеспечении PCS (Product Configuration Software) от Extron с удобным, простым для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность настройки нескольких устройств в течение одного сеанса.
Extron рекомендует использовать сертифицированный компанией экранированный кабель витой пары XTP DTP 24, экранированные вилки, разъемы и соединители RJ‑45, разработанные для обеспечения оптимального качества передачи сигнала с устройствами серии DTP от Extron. Кабель XTP DTP 24 сертифицирован для полосы пропускания 475 МГц, а исполнение кабеля SF/UTP с четырьмя неэкранированными витыми парами 24 AWG, заключенными в плетёный экран и экран из фольги, гарантирует превосходную производительность и помехоустойчивость.
